Компенсация линейных удлинений
Предварительно изолированные трубопроводы Террендис являются частично самокомпенсирующимися системами, поэтому при укладке и монтаже необходимо исходить из нижеследующего:
- Расширение только PE-Xa трубы (не теплоизолированной) составляет ~1% при повышении температуры от температуры окружающей среды до 80° C
- Расширение трубы в системе (включая теплоизоляцию и наружный кожух) частично поглощается деформацией, давлением на мягкие теплоизоляционные слои и силой трения
Температура окружающей среды
Повышение температуры теплоносителя
Змеевидная прокладка трассы в траншее
- Укладка труб зигзагообразно (змеевидно) уменьшает силы Fresult на фитинги по концам трубопровода, способствуя частичной компенсации всей теплоизолированной системы
Использование анкерных точек крепления

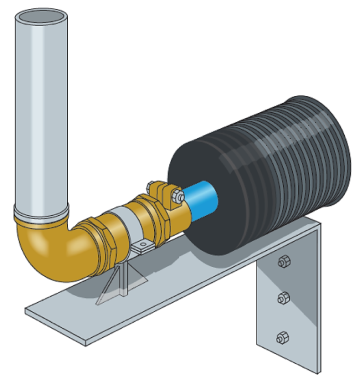

Монтаж надлежащим образом закрепленных точек крепления (схематично: напорная труба –> соединительный фитинг –> анкерная муфта, за которую осуществляется крепление) на концах трубопровода (типично после прохода сквозь стены, внутрь помещения) является обязательным, в первую очередь, для труб отопления, испытывающих максимальные температурные колебания в процессе эксплуатации.
